Vous trouverez ci-dessous une description technique de la façon dont condenseurs évaporatifs travail :

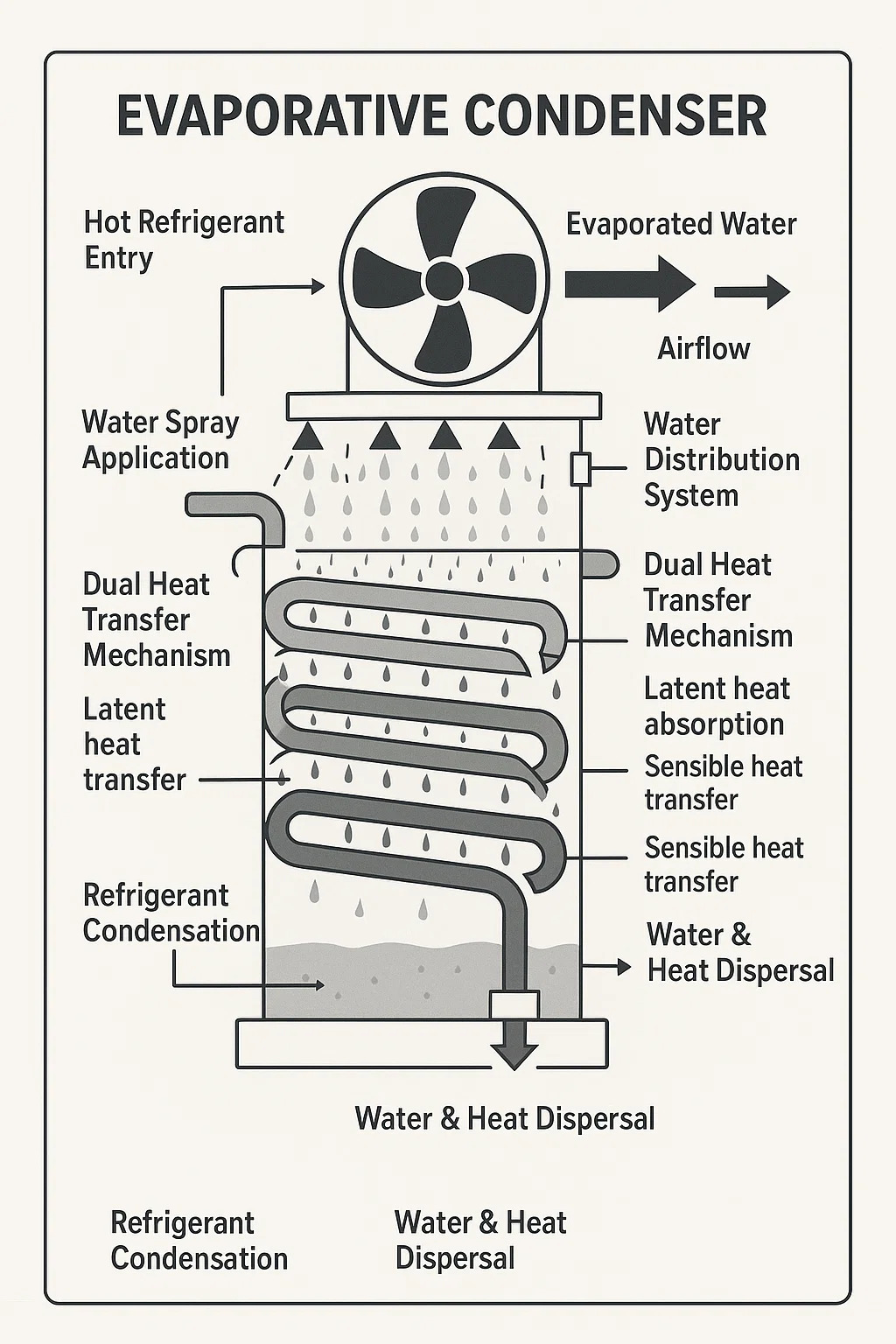

■Principe de fonctionnement de base
Les condenseurs évaporatifs rejettent la chaleur en combinant le refroidissement de l'air avec l'évaporation de l'eau. Contrairement aux condenseurs standards reposant uniquement sur le transfert de chaleur sensible, ils exploitent l’absorption de chaleur latente lors de l’évaporation de l’eau.
■Opération étape par étape
▸Entrée de réfrigérant chaud
La vapeur chaude à haute pression provenant du compresseur pénètre dans le tube enroulé du condenseur.
▸Application par pulvérisation d'eau
Une pompe pulvérise de l’eau en continu sur l’extérieur des serpentins réfrigérants.
L'eau recouvre les surfaces des tubes, formant un film mince.
▸Interaction de flux d'air forcé
Les ventilateurs aspirent l'air ambiant à travers le faisceau de serpentins humides.
Le flux d'air accélère l'évaporation du film d'eau sur les serpentins.
▸Mécanisme de transfert de chaleur double
Absorption de chaleur latente : l'énergie de la vapeur du réfrigérant est transférée à l'eau, provoquant l'évaporation.
Transfert de chaleur sensible : le flux d'air évacue la chaleur résiduelle du réfrigérant et de l'eau non évaporée.
▸Condensation du réfrigérant
La perte de chaleur provoque la condensation de la vapeur de réfrigérant en liquide à haute pression à l’intérieur des serpentins.
▸Dispersion de l'eau et de la chaleur
L'eau évaporée s'échappe sous forme de vapeur dans l'air évacué.
L'eau non évaporée est collectée dans un puisard pour être recirculée.
■Composants clés du système
Faisceau de serpentins : tubes contenant du réfrigérant (cuivre/acier inoxydable).
Système de distribution d'eau : buses de pulvérisation, pompes et réservoir de puisard.
Ventilateurs : à tirage induit (montés sur le dessus) ou à tirage forcé (montés sur le côté).
Éliminateurs de dérive : empêchent les gouttelettes d'eau de s'échapper avec l'air évacué.
■Facteurs d'efficacité critiques
▸Dépendance à la température du bulbe humide
La température de condensation se rapproche de la température ambiante du bulbe humide (et non du bulbe sec), permettant une pression de refoulement inférieure à celle des unités refroidies par air.
▸Gestion de la qualité de l'eau
Le tartre dû à l’eau dure réduit le transfert de chaleur – nécessite un traitement/adoucissement chimique.
Les vannes de purge contrôlent la concentration des minéraux.
▸Protection contre le gel
Les additifs au glycol ou les systèmes de drainage préviennent les dommages causés par la glace en hiver.
■Modes de défaillance du monde réel
▸Conséquences de maintenance négligées
Buses bouchées → Répartition inégale de l'eau → Points secs → Surchauffe du réfrigérant.
Accumulation de tartre → Tubes isolés → Perte d'efficacité de 30 %.
Croissance de légionelles dans les puisards d’eau non traitée.
▸Restrictions de circulation d'air
Serpentins ou pales de ventilateur bloquant la poussière/débris → Évaporation réduite → Surcharge du compresseur.
▸Pourquoi ce n'est pas un "évaporateur"
Les évaporateurs absorbent la chaleur (par exemple, serpentin de climatisation intérieur).
Les condenseurs évaporatifs rejettent la chaleur (fonction extérieure).
