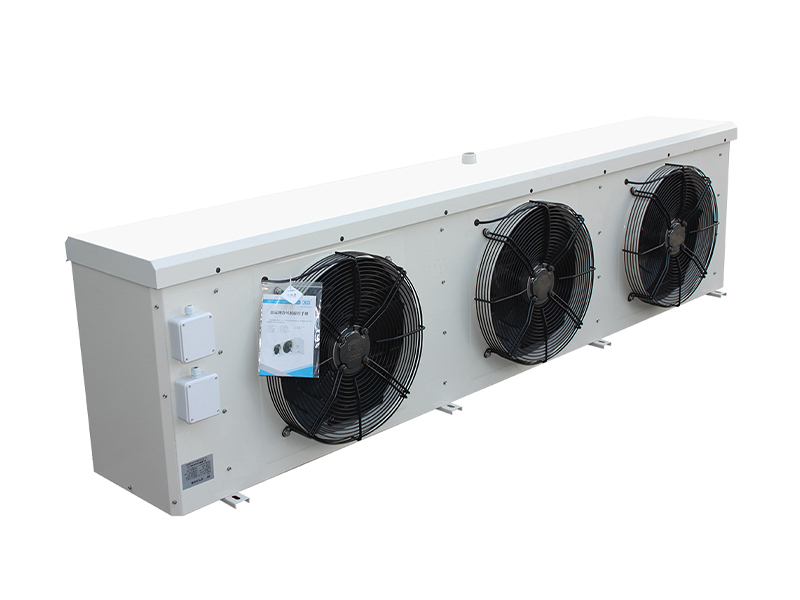

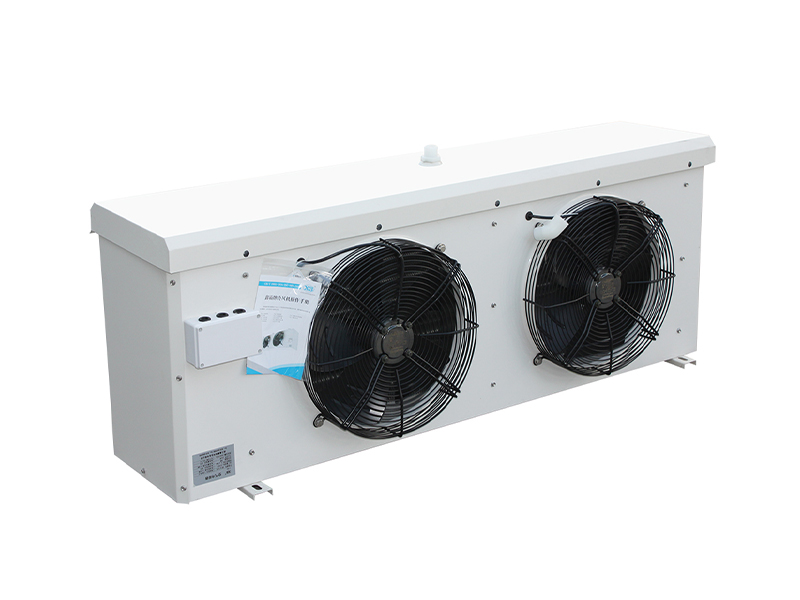

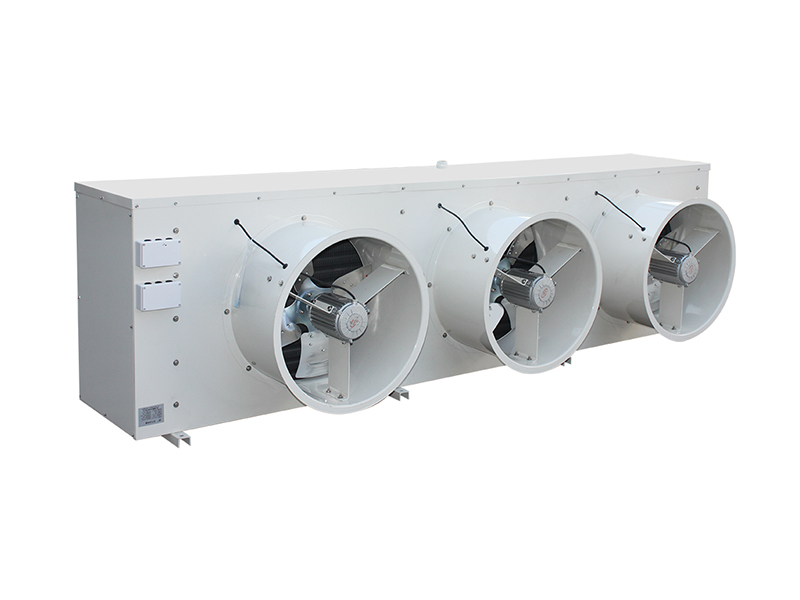

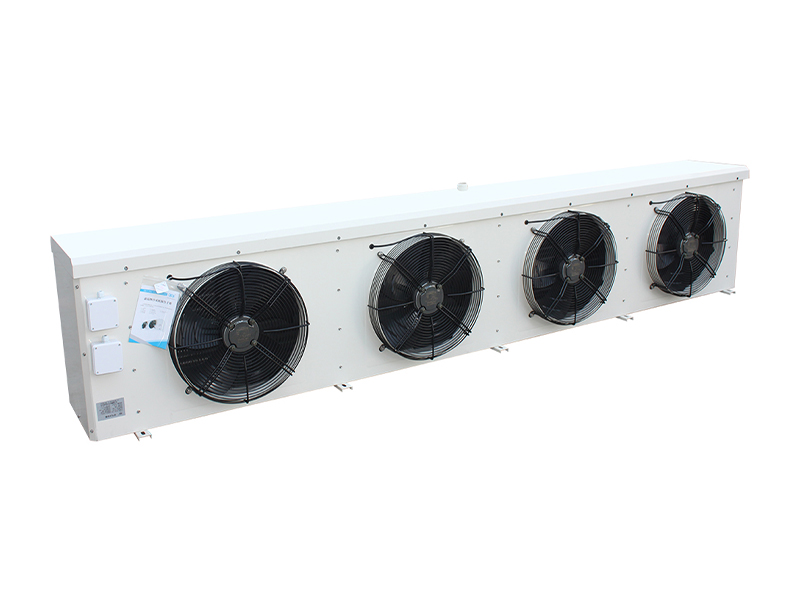

L'évaporateur de dégivrage électrique sont des dispositifs de refroidissement adaptés à diverses installations de stockage grandes, moyennes et petites (telles que les aliments surgelés et la préservation du stockage). Le refroidissement de dégivrage électrique se présente sous trois formes: DL, DD et DJ, qui conviennent au stockage à froid avec différentes températures.
Cette série de produits a les caractéristiques suivantes :
○ Structure rationnelle, même distribution du gel et efficacité d'échange de chaleur élevée;
○ Le boîtier extérieur est composé de plaques d'acier de haute qualité, revêtues de surface pour la résistance à la corrosion, avec un aspect élégant;
○ Les moteurs de ventilateur spéciaux assurent un faible bruit, un grand flux d'air et un fonctionnement en douceur;
○ Les radiateurs électriques tubulaires en U en acier inoxydable avec de fortes propriétés d'isolation sont insérés dans les nageoires, assurant un temps de dégivrage court et d'excellents résultats;
○ Le matériau de boîtier peut être personnalisé à l'aide de feuilles en aluminium en relief ou en acier inoxydable en fonction des exigences du client;
○ Le refroidisseur d'air subit des tests à une pression de 2,8 MPa pour assurer la stabilité du produit pendant l'utilisation.
Refroidisseur d'air à haute température monté sur le plafond DL
Modèle | Réf. capacité (kW) | Zone de refroidissement (㎡) | Espacement des feuilles | Ventilateur | Radiateur de dégivrage | |||||||
Qté | Diamètre de la lame (mm) | Volume d'air (m³ / h) | Pression (Pennsylvanie) | Pouvoir (w) | UNlimentation électrique | Bobine (KW) | Casserole à eau (KW) | Alimentation électrique | ||||
DL-2.1 / 10 | 2.1 | 10 | 4.5 | 1 | 350 | 2700 | 90 | 180 | 220V / 380V 50Hz 1ph / 3ph | 0.8 | 0.8 | 220V 50Hz 1ph |
DL-3.1 / 15 | 3.1 | 15 | 2 | 300 | 2 * 2000 | 60 | 2 * 85 | 1 | 1.0 | |||
DL-4.2 / 20 | 4.2 | 20 | 2 | 350 | 2 * 2700 | 90 | 2 * 180 | 1.1 | 1.1 | |||
DL-5.2 / 25 | 5.2 | 25 | 2 | 350 | 2 * 2700 | 90 | 2 * 180 | 380V 50Hz 3ph | 1.2 | 1.2 | ||
DL-8.2 / 40 | 8.2 | 40 | 2 | 400 | 2 * 4000 | 100 | 2 * 230 | 3.4 | 1.7 | |||
DL-11.5 / 55 | 11.5 | 55 | 2 | 400 | 2 * 4000 | 100 | 2 * 230 | 3.4 | 1.7 | |||
DL-16.7 / 80 | 16.7 | 80 | 2 | 500 | 2 * 6600 | 125 | 2 * 460 | 3.6 | 1.8 | |||
DL-22.0 / 105 | 22 | 105 | 2 | 500 | 2 * 6600 | 125 | 2 * 460 | 5.7 | 1.9 | |||
DL-25.8 / 125 | 25.8 | 125 | 3 | 500 | 3 * 6600 | 125 | 3 * 460 | 8 | 2.0 | |||
DL-35.6 / 160 | 33.6 | 160 | 3 | 500 | 3 * 6600 | 125 | 3 * 460 | 8.4 | 2.1 | |||
DL-38.7 / 185 | 38.7 | 185 | 4 | 500 | 4 * 6600 | 125 | 4 * 460 | 8.8 | 2.2 | |||
DL-44.0 / 210 | 44 | 210 | 4 | 500 | 4 * 6600 | 125 | 4 * 460 | 9.6 | 2.4 | |||
DL-52,9 / 260 | 52.9 | 260 | 2 | 600 | 2 * 10000 | 200 | 2 * 1100 | 14 | 2.0 | |||
DL-67.2 / 330 | 67.2 | 330 | 3 | 600 | 3 * 10000 | 200 | 3 * 1500 | 14.7 | 2.1 | |||
DL-83.4 / 410 | 83.4 | 410 | 3 | 600 | 3 * 10000 | 200 | 3 * 1500 | 15.4 | 2.2 |
Remarque: Les données du tableau sont basées sur l'utilisation du réfrigérant R22, à t (bibliothèque) = 0 ℃, λt = 10 ℃.
DD Plafond Type de refroidissement à air à température moyenne
Modèle | Réf. capacité (kW) | Zone de refroidissement (㎡) | Espacement des feuilles | Ventilateur | Radiateur de dégivrage | |||||||
Qté | Diamètre de la lame (mm) | Volume d'air (m³ / h) | Pression (Pennsylvanie) | Puissance (w) | Alimentation électrique | Bobine (kw) | Casserole à eau (KW) | Alimentation électrique | ||||
DD-1.4 / 7 | 1.4 | 7 | 6 | 1 | 350 | 2700 | 90 | 180 | 220V / 380V 50Hz LPH / 3ph | 0.8 | 0.8 | 220V 50Hz 1ph |
DD-2.35 / 12 | 2.35 | 12 | 2 | 300 | 2 × 2000 | 60 | 2x85 | 1.0 | 1.0 | |||
DD-3.0 / 15 | 3.0 | 15 | 2 | 350 | 2 × 2700 | 90 | 2x180 | 1.1 | 1.1 | |||
DD-4.0 / 22 | 4.0 | 22 | 2 | 350 | 2 × 2700 | 90 | 2x180 | 380V 50Hz 3ph | 1.2 | 1.2 | ||
DD-6.0 / 30 | 6.0 | 30 | 2 | 400 | 2 × 4000 | 100 | 2x230 | 3.4 | 1.7 | |||
DD-8.0 / 40 | 8.0 | 40 | 2 | 400 | 2 × 4000 | 100 | 2x230 | 3.4 | 1.7 | |||
DD-12.0 / 60 | 12.0 | 60 | 2 | 500 | 2 × 6600 | 125 | 2x460 | 5.4 | 1.8 | |||
DD-5.9 / 80 | 15.9 | 80 | 2 | 500 | 2 × 6600 | 125 | 2x460 | 7.1 | 1.9 | |||
DD-20.0 / 100 | 20.0 | 100 | 3 | 500 | 3 × 6600 | 125 | 3x460 | 10.0 | 2.0 | |||
DD-24/120 | 24.0 | 120 | 3 | 500 | 3 × 6600 | 125 | 3x460 | 10.5 | 2.1 | |||
DD-28.0 / 140 | 28.0 | 140 | 4 | 500 | 4 × 6600 | 125 | 4x460 | 11.0 | 2.2 | |||
DD-32.1 / 160 | 32.1 | 160 | 4 | 500 | 4 × 6600 | 125 | 4x460 | 12.0 | 2.4 | |||
DD-37.4 / 200 | 37.4 | 200 | 2 | 600 | 2 × 10000 | 200 | 2x1500 | 16.0 | 2.0 | |||
DD-46.8 / 250 | 46.8 | 250 | 3 | 600 | 3 × 10000 | 200 | 3x1500 | 16.8 | 2.1 | |||
DD-56.2 / 310 | 56.2 | 310 | 3 | 600 | 3 × 10000 | 200 | 3x1500 | 17.6 | 2.2 |
Remarque: Les données du tableau sont basées sur l'utilisation du réfrigérant R22, à t (bibliothèque) = 0 ℃, λt = 10 ℃.
Refroidisseur d'air à basse température de type DJ
Modèle | Réf. capacité (KW) | Zone de refroidissement (㎡) | Espacement des feuilles | Ventilateur | Radiateur de dégivrage | |||||||
Qté | Diamètre de la lame (mm) | Volume d'air (m³ / h) | Pression (Pennsylvanie) | Puissance (w) | Alimentation électrique | Bobine (kw) | Casserole à eau (KW) | Alimentation électrique | ||||
DJ-0,85 / 5 | 0.85 | 5 | 4.5 | 1 | 350 | 2700 | 90 | 180 | 220V / 380V 50Hz LPH / 3ph | 1 | 1 | 220V 50Hz 1ph |
DJ-1.3 / 10 | 1.3 | 10 | 2 | 300 | 2 × 2000 | 60 | 2 × 85 | 1.1 | 1.1 | |||
DJ-2.3 / 15 | 2.3 | 15 | 2 | 350 | 2 × 2700 | 90 | 2 × 180 | 1.2 | 1.2 | |||
DJ-4.0 / 20 | 4.0 | 20 | 2 | 400 | 2 × 4000 | 100 | 2 × 230 | 380V 50Hz 3ph | 3.4 | 1.7 | ||
DJ-5.1 / 30 | 5.1 | 30 | 2 | 400 | 2 × 4000 | 100 | 2 × 230 | 3.4 | 1.7 | |||
DJ-7.8 / 40 | 7.8 | 40 | 2 | 500 | 2 × 6600 | 125 | 2 × 460 | 5.4 | 1.8 | |||
DJ-9.5 / 55 | 9.5 | 55 | 2 | 500 | 2 × 6600 | 125 | 2 × 460 | 7.6 | 1.9 | |||
DJ-2.8 / 70 | 12.8 | 70 | 3 | 500 | 3 × 6600 | 125 | 3 × 460 | 10.0 | 2.0 | |||
DJ-5.7 / 85 | 15.7 | 85 | 3 | 500 | 3 × 6600 | 125 | 3 × 460 | 10.5 | 2.1 | |||
DJ-18.5 / 100 | 18.5 | 100 | 4 | 500 | 4 × 6600 | 125 | 4 × 460 | 11 | 2.2 | |||
DJ-21.6 / 115 | 21.6 | 115 | 4 | 500 | 4 × 6600 | 125 | 4 × 460 | 12 | 2.4 | |||
DJ-23.8 / 140 | 23.8 | 140 | 2 | 600 | 2 × 10000 | 200 | 2 × 1500 | 16.0 | 2.0 | |||
DJ-29.0 / 170 | 29 | 170 | 3 | 600 | 3 × 10000 | 200 | 3 × 1500 | 16.8 | 2.1 | |||
DJ-35.9 / 210 | 35.9 | 210 | 3 | 600 | 3 × 10000 | 200 | 3 × 1500 | 17.6 | 2.1 |
Remarque: Les données du tableau sont basées sur l'utilisation du réfrigérant R22, à t (bibliothèque) = 0 ℃, λt = 10 ℃

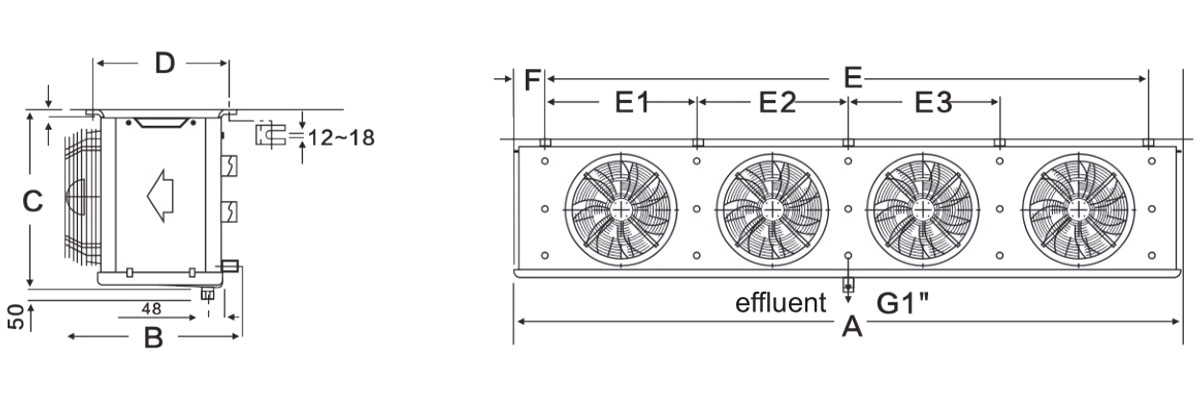

Dimensions externes et dimensions d'installation des refroidisseurs d'air montés au plafond
Modèle | A | B | C | D | E | E1 | E2 | E3 | F | Tube d'entrée (φ mm) | Trachée arrière (φ mm) | Tuyau de drainage |
DL-2.1 / 10 | 760 | 390 | 460 | 240 | 530 | / | / | / | 80 | 12 | 22 | G1 " |
DD-1.4 / 7 | ||||||||||||
DL-3.1 / 15 | 1010 | 390 | 460 | 240 | 780 | / | / | / | ||||
DD-2.35 / 12 | ||||||||||||
DJ-1.2 / 7 | ||||||||||||
DL-4.2 / 20 | 1160 | 350 | 465 | 240 | 930 | / | / | / | ||||
DD-3.0 / 15 | ||||||||||||
DJ-1.32 / 10 | ||||||||||||
DL-5.2 / 25 | 1310 | 430 | 460 | 310 | 1080 | / | / | / | 12 | 22 | ||
DD-4.0 / 22 | ||||||||||||
DJ-2.3 / 15 | ||||||||||||
DL-8.2 / 40 | 1535 | 530 | 580 | 375 | 1280 | 625 | 655 | / | 16 | 25 | ||
DD-6.0 / 30 | ||||||||||||
DJ-4.0 / 20 | ||||||||||||
DL-11.5 / 55 | 1535 | 530 | 580 | 375 | 1280 | 625 | 655 | / | ||||
DD-8.0 / 40 | ||||||||||||
DJ-5.1 / 30 | ||||||||||||
DL-16.7 / 80 | 1795 | 690 | 680 | 450 | 1530 | 750 | 780 | / | 95 | 19 | 38 | |
DD-12.0 / 60 | ||||||||||||
DJ-7.8 / 40 | ||||||||||||
DL-22.0 / 105 | 1795 | 690 | 680 | 450 | 1530 | 750 | 780 | / | ||||
DD-5.9 / 80 | ||||||||||||
DJ-9.5 / 55 | ||||||||||||
DL-25.8 / 125 | 2275 | 690 | 680 | 450 | 2010 | 660 | 660 | 690 | 38 | G1.5 " | ||
DD-20.0 / 100 | ||||||||||||
DJ-2.8 / 70 | ||||||||||||
DL-35.6 / 160 | 2695 | 690 | 680 | 450 | 2430 | 800 | 800 | 830 | ||||
DD 24.0/120 | ||||||||||||
DJ-5.7 / 85 | ||||||||||||
DL-38.5 / 185 | 3095 | 690 | 680 | 450 | 2830 | 700 | 700 | 730 | 25 | 50 | ||
DD-28.0 / 140 | ||||||||||||
DJ-18.5 / 100 | ||||||||||||
DL-44.0 / 210 | 3495 | 690 | 680 | 450 | 3230 | 800 | 800 | 830 | ||||
DD-32.1 / 160 | ||||||||||||
DJ-21.6 / 115 | ||||||||||||
DL-52,5 / 260 | 2200 | 980 | 890 | 605 | 1950 | 950 | 1000 | / | ||||
DD-37.4 / 200 | ||||||||||||
DJ-23.8 / 140 | ||||||||||||
DL-67.2 / 330 | 2700 | 980 | 890 | 605 | 2450 | 800 | 800 | 850 | ||||
DD-46.8 / 250 | ||||||||||||
DJ-29.0 / 170 | ||||||||||||
DL-83.4 / 410 | 3190 | 980 | 890 | 605 | 2930 | 960 | 960 | 1010 | ||||
DD-56.2 / 310 | ||||||||||||
DJ-35.9 / 210 |
