Un condenseur évaporatif intègre le refroidissement de l'air et l'évaporation de l'eau pour rejeter la chaleur des systèmes de réfrigération. Sa conception et son fonctionnement diffèrent fondamentalement des condenseurs à air standards :
1. Principe de fonctionnement de base
Transfert de chaleur combiné :
La chaleur du réfrigérant se dissipe à travers :
Transfert de chaleur sensible (serpentins de refroidissement à air)
Absorption de chaleur latente (évaporation de l'eau)
Système de pulvérisation d'eau :
La pompe fait circuler l’eau sur les serpentins du condenseur.
L'eau qui s'évapore absorbe une quantité importante de chaleur, abaissant ainsi la température de condensation du réfrigérant.

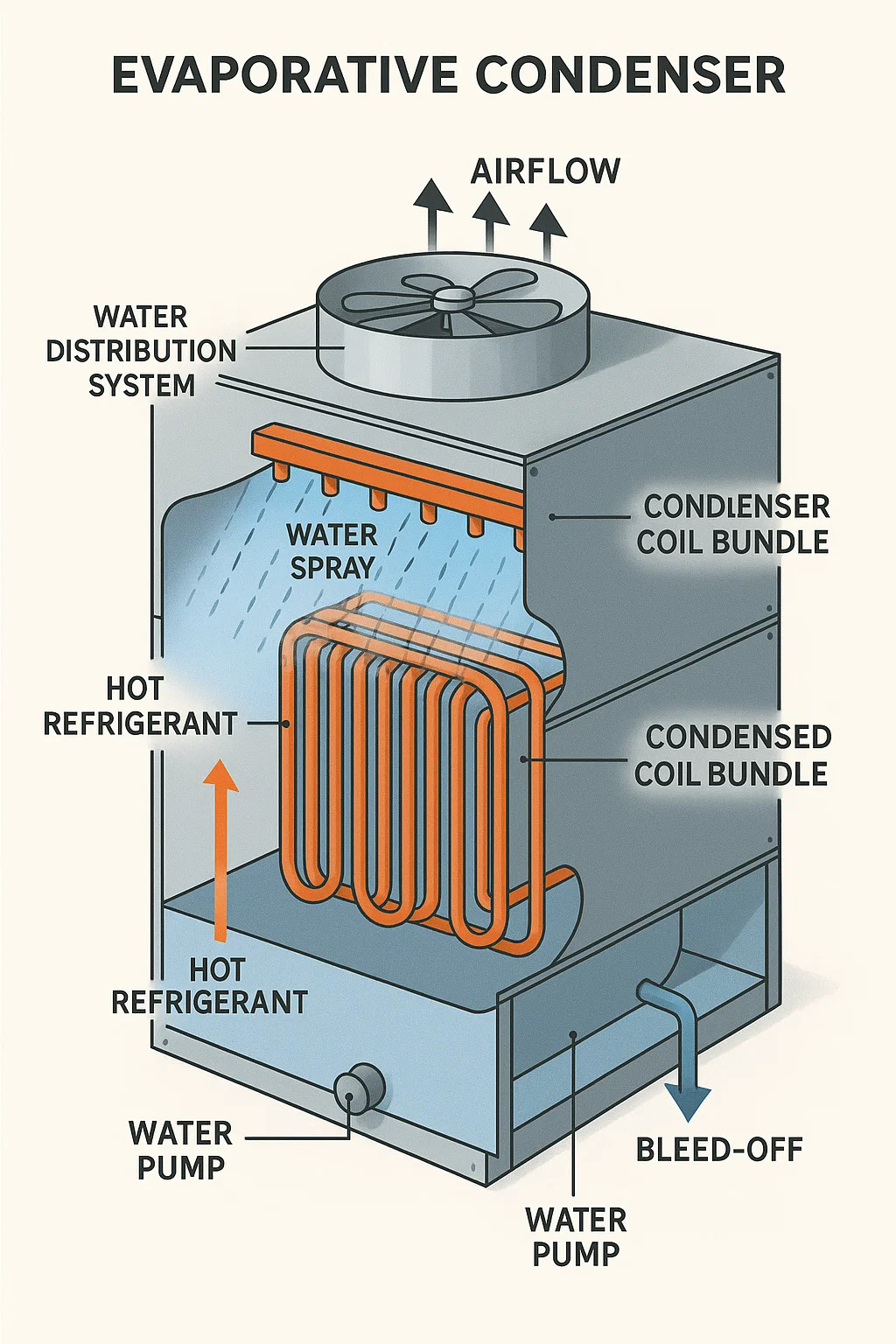

2. Composants critiques
Faisceau de serpentins de condenseur :
Circuit de tubes où circule du réfrigérant chaud.
Généralement en cuivre ou en acier inoxydable pour Généralement en cuivre ou en acier inoxydable pour la résistance à la corrosion.
Système de distribution d'eau :
Les buses de pulvérisation recouvrent les serpentins uniformément ; les buses obstruées provoquent des taches sèches et une inefficacité.
Ventilateurs et flux d'air :
Configurations à tirage forcé (ventilateurs au sommet de l'unité) ou à tirage induit (ventilateurs en dessous).
L'air passe à travers des serpentins saturés, accélérant l'évaporation.
Puisard et traitement de l'eau :
Collecte et fait circuler l'eau.
La valve de purge contrôle la concentration de minéraux.
3. Avantages clés
Efficacité supérieure à des températures ambiantes élevées :
L’évaporation de l’eau permet de condenser des températures inférieures à la température de l’air sec.
Charge de travail réduite du compresseur :
Une pression de refoulement plus faible réduit la consommation d'énergie de 20 à 30 % par rapport aux unités refroidies par air dans les climats arides.
Encombrement réduit :
Gère un rejet de chaleur équivalent avec une surface de serpentin plus petite par rapport à une surface de serpentin sèche plus petite par rapport à des condenseurs secs.
4. Contraintes opérationnelles
Exigences en matière de qualité de l’eau :
L’eau dure provoque du tartre minéral ; nécessite des adoucissants/traitement chimique.
Un mauvais traitement risque de développer des légionelles.
Protection contre le gel :
Le fonctionnement hivernal nécessite des additifs glycolés ou une vidange dans les climats froids.
Dérive et perte d’eau :
Le vent transporte des gouttelettes d'eau (« dérive ») – nécessite des déflecteurs d'élimination.
L'évaporation consomme de l'eau ; insoutenable dans les régions touchées par la sécheresse.
5. Applications idéales
Froid industriel (chambre froide, agroalimentaire).
Environnements à haute température ambiante (climats désertiques).
Sites avec eau abondante mais capacité électrique limitée.
Impératifs d’entretien :
Élimination du tartre : lavage à l'acide des serpentins chaque année. élimination : lavage à l'acide des serpentins chaque année.
Nettoyage de l'éliminateur de dérive : évite le blocage du flux d'air.
Bioprotocoles : Tests trimestriels de légionelles pour les systèmes d'eau.
